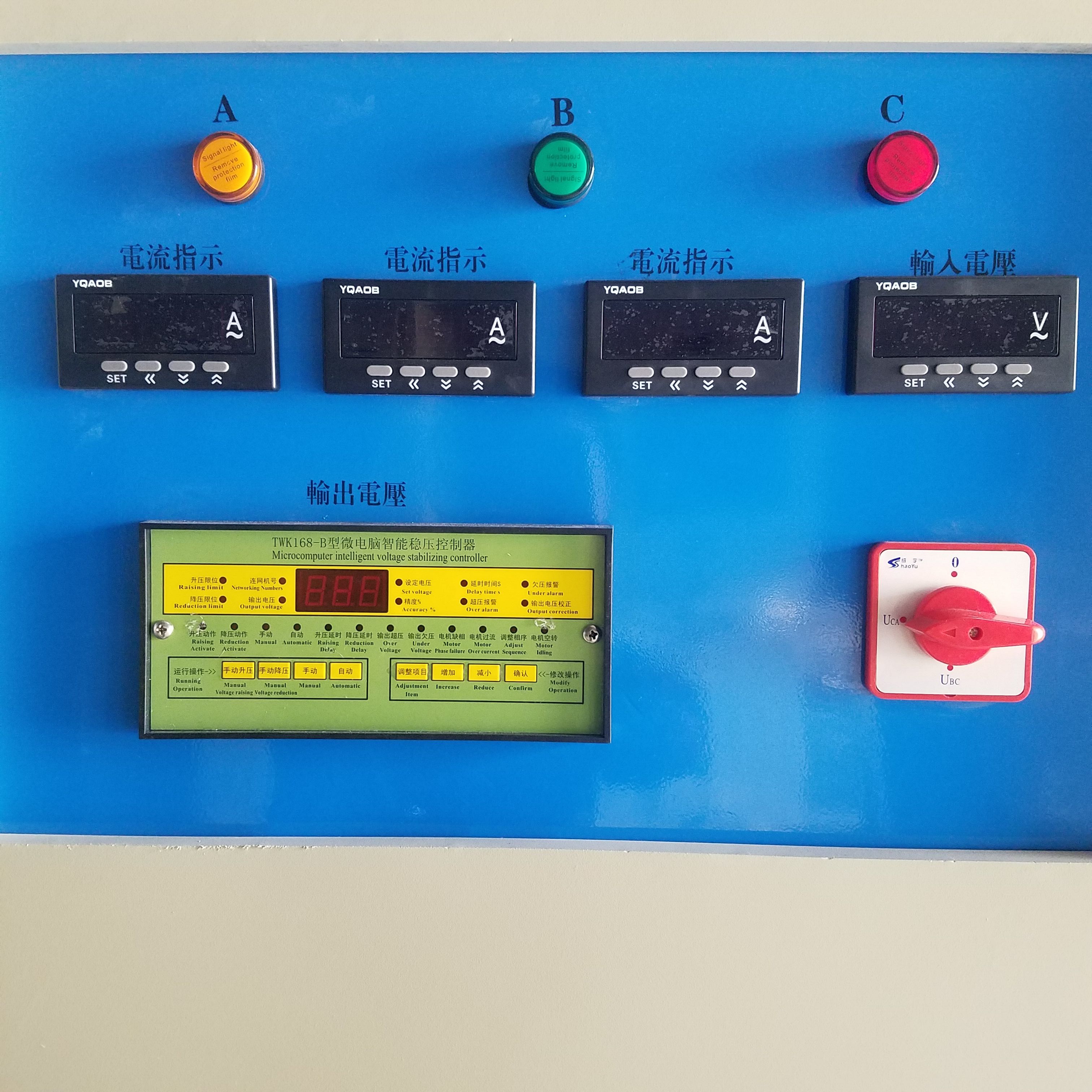

修補人員經常會遇到被懇求修補三相溝通穩壓器的狀況，由于技術、技巧、理論知識和實踐操作經歷等原因，當不能擔任時，便以沒有三相電源為由回絕受理，用戶惋惜，自己無法。其實，三相穩壓器完全能夠運用單相電源進行修補。剛?cè)腴T的修補人員往往看見三相穩壓器是一個龐然大物，又不了解其內部電路結構，所以感到無從下手。這里首先介紹三相穩壓器的內部電路結構框圖，然后闡明如何運用單相電源修補三相穩壓器。

　　三相穩壓器的電路結構框圖 三相溝通穩壓器實際上是三臺單相伺服式穩壓器的組合，其電路結構框圖見圖1。每臺單相穩壓器都是準AC220V輸入，AC220V穩壓輸出。各相穩壓輸出電壓的相線經溝通接觸器操控輸出，而溝通接觸器的線圈則由每相穩壓電路中的一個繼電器的常開觸點串聯后操控供電。三相穩壓器中的任何一相作業異常，將導致相應的繼電器觸點回絕閉合，這樣溝通接觸器的線圈失電，穩壓器的輸出端就沒有輸出電壓。


　　修補辦法：三相溝通穩壓器毛病時，通常是某一相有毛病，假如三相電路一起呈現毛病，乃至用于穩壓的變壓器也有短路焚毀的現象，且焚毀的變壓器超越兩相，一般用戶會放棄修補。關于單相呈現毛病的，能夠依照修補單相穩壓器的辦法處理。例如用戶告知三相穩壓器無輸出電壓，通電后B相電路不作業(用戶的三相穩壓器運用場所應有三相電源，能夠發現毛病發生在哪一相)，這時可單獨給B相穩壓電路通電。具體操作辦法是，給圖1中溝通輸入端子中的“B”、“N”兩個端子接上220V市電，通電檢測，并按單相穩壓器的修補辦法將其修復。判別毛病相穩壓電路修復的依據是，伺服電動機能夠依據輸入電壓的高低拖動碳刷旋轉動作;在出口接觸器KM的上端口B相端子處能夠測量到穩壓后的220V電壓。

　　毛病相穩壓電路修補結束，給三相穩壓器接入電源，如圖2所示。將三相穩壓器溝通輸入端的A、B、C三個端子短接成一個端子，并與N端子組合接入AV220V市電，接通電源。假如三相穩壓電路均無毛病，此時穩壓器的出口接觸器將得電動作，用萬用表的AC250V擋測量穩壓輸出端子間的電壓，AN間、BN間、CN間電壓均應為220V，ABC三個端子間測量不到電壓，因為我們輸入的是單相220V電源。如此修補宣告成功。

　　假如毛病排除后用AC220V電壓逐相給穩壓器通電，也能通過觀察相應相的伺服電動機動作狀況判別該相作業的正常與否，但須三次接線、三次通電試驗，比較麻煩，而且還不能判別出口接觸器及其操控電路的作業是否正常。
